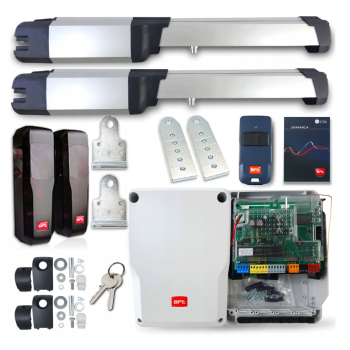

ZESTAW napęd do bramy dwuskrzydłowej BFT PHOBOS B40 A40 THALIA DUO 1x PILOT

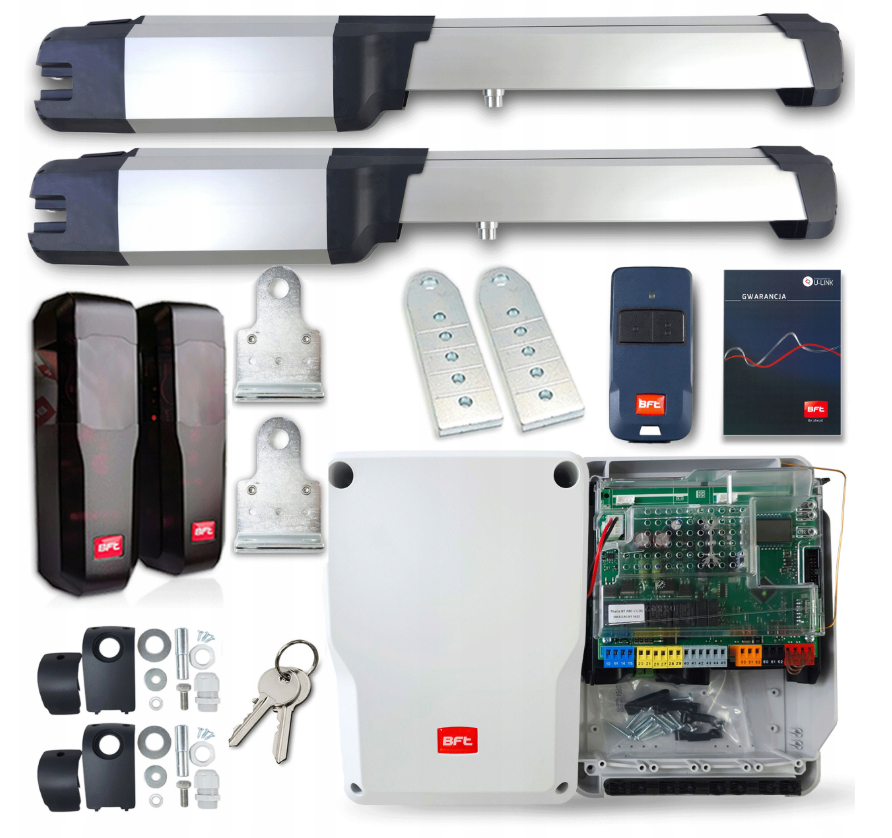

W skład zestawu wchodzą:

• 2x siłownik BFT PHOBOS BT B40- uniwersalny lewy/prawy (nowa wersja siłowników BFT A40)
• 1x kpl. elementów mocujących
• 1x centrala sterująca Phobos Thalia A80 DUO
• 1x obudowa do centrali,
• 1x oryginalny pilot BFT
• 1x kpl. fotokomórkek obrotowych BFT COMPACTA 180 stopni,
• 1x uchwyty montażowe do słupków
• 1x kpl. klucz mechaniczny
• 1x instrukcja obsługi
• 1x karta gwarancyjna

⭐️ DOSKONAŁY ZESTAW DO TWOJEJ BRAMY!

• UNIWERSALNOŚĆ-  siłownik można zainstalować na różnego rodzaju słupkach (betonowych, kamiennych, murowanych)
• ULEPSZONA KONSTRUKCJA- zmodernizowana konstrukcja śruby pociągowej chroni przez przypadkowym uszkodzeniem mechanizmu
• IDEALNY DO TWOJEJ BRAMY- zestaw przeznaczony jest do automatyzacji bram jednoskrzydłowych o maksymalnej długości do 4 m i ciężarze do 700 kg skrzydła!

GRAFIKA POGLĄDOWA, PRZYKŁAD ZASTOSOWANIA

• NOWOCZESNY WYGLĄD- siłowniki BFT świetnie sprawdzą się w różnorodnych systemach bramowych,
• BEZPIECZEŃSTWO- siłowniki BFT wykorzystują inteligentny system D-TRACK, który umożliwia precyzyjne dopasowanie momentu obrotowego do płynnego otwierania i zamykania bramy,
• SILNIK 24V- Technologia 24 V i kontrola elektroniczna wspierają płynność i szybkość działania napędu przy zachowaniu niskiego poziomu głośności

• WBUDOWANE KRAŃCÓWKI- wbudowane regulowane wyłączniki położeń krańcowych sprawiają, że stosowanie odbojników nie jest wymagane.
• ŁATWY DOSTĘP- krańcówki umieszczone na szczycie silnika są łatwe do regulacji
• PRECYZYJNA KONFIGURACJA-  wygodny dostęp do wyłączników krańcowych i zaawansowane opcje ustawień pozwalają na precyzyjne dopasowanie do konkretnej bramy

⚙️ SPECYFIKACJA TECHNICZNA

• Masa jednego skrzydła bramy: 700 kg* (dwa skrzydła 2x 350 kg)
• Długość skrzydła: 4 m
• Zasilanie centrali sterującej: 230V
• Zasilanie siłowników: 24V
• Pobór mocy: 40W
• Siła pchająca i ciągnąca: 2000 N
• Prędkość otwierania (w zależności od ustawień spowolnienia i parametrów montażowych): ok. 16 s.
• Skok roboczy: 470mm
• Wykrywanie przeszkód: D-Track
• Typ siłownika: elektromechaniczny
• Wyłączniki krańcowe: magnetyczne wbudowane i regulowane
• Odblokowanie przy braku prądu: spersonalizowany klucz
• Maksymalny kąt otwarcia skrzydeł bramy: 130°
• Temperatura pracy: od -20°C do + 55 °C
• Stopień ochrony: IP 44
• Maksymalna liczba cykli otwierania na godzinę: 30
• Masa siłownika: 5,2 kg

⚡ WAŻNE!

• Maksymalna waga skrzydła zmniejsza się wraz ze wzrostem jego długości!
• Siłownik Phobos BT B40 obsługuje skrzydła o długości 4 metry przy masie max. 350 kg.
• Skrzydło o długości do 2,5 metra może mieć masę nawet do 500- 700 kg!

⚡ WSKAZÓWKI INSTALACYJNE

1️⃣ JAK PRAWIDŁOWO DOBRAĆ NAPĘD DO BRAMY?

• sprawdź wymiary i określ pozycję dopasowania urządzenia w odniesieniu do tabeli pochodzącej z instrukcji obsługi dostarczonej przez producenta

2️⃣JAK PODŁĄCZYĆ NAPĘD DO BRAMY?

• sprawdź prawidłowy sposób podłączenia zestawu w oparciu o dane pochodzące z instrukcji obsługi dostarczonej przez producenta

➡️ CENTRALA STERUJĄCA BFT THALIA BT A80 DUO

• NOWY MODEL BFT- Centrala Thalia BT A80 DUO zastępuje popularny model Thalia Light.
• WIELE ZASTOSOWAŃ- centrala sprwadzi się w obsłudze  siłowników: PHOBOS BT, IGEA BT, GIUNO, ELI 250 N BT i innych przeznaczonych zasilanych napięciem 24V.
• WYGODNE PROGRAMOWANIE- wbudowany wyświetlacz ułatwia programowanie i diagnostykę centrali
• WBUDOWANY RADIOODBIORNIK- odbiornik radiowy z kodem zmiennym, posiada pamięć aż do 128 pilotów. Programowalne wejścia-wyjścia, obsługuje dwie niezależne linie fotokomórek.
• NIEWIELKIE ROZMIARY- kompaktowe wymiary pozwalają na dopasowanie w różnorodnych systemach bramowych

WAŻNE!- centrala BFT THALIA DUO nie współpracuje ze starymi pilotami Mitto B2 (D111904 i Mitto B4 (D111606).

⚙️ SPECYFIKACJA TECHNICZNA CENTRALI

• Obsługa elektrycznego zamka zwalniającego: TAK
• Otwieranie dla pieszych za pomocą zegara: TAK
• Czujnik oświetlenia: TAK
• Łączność: NIE
• Obsługa elektrycznego zamka magnetycznego: TAK
• Obsługa lampy sygnalizacyjnej: TAK
• Kontrola sygnalizatora świetlnego: TAK
• Obsługa krawędzi bezpieczeństwa (listw krawędziowych): TAK
• Max. moc na wyjściu: 180W
• Sygnalizacja konserwacji: TAK
• Obsługa światła powitalnego: TAK
• Konfigurowalne złącze AUX 1: TAK
• Zasilanie centrali sterującej: 220-230V
• Oświetlenie strefy: TAK
• Test fotokomórek: TAK
• Max. liczba pilotów: 128
• Obsługa oświetlenia schodów: TAK
• Funkcja furtki: TAK
• Test listw krawędziowych: TAK
• Wyświetlacz: TAK
• Konsumpcja energii w trybie standby: <0,5W
• Sygnalizacja stanu bramy: TAK
• Alarm otwarcia bramy: TAK
• Obsługa elektrozamka: TAK
• Otwieranie za pomocą zegara: TAK
• Wymiary: wys.: 300 mm, gł.: 125 mm, szer.: 200 mm

➡️ ORYGINALNE FOTOKOMÓRKI BFT COMPACTA A20-180

• Fotokomórki o regulowanym kącie widzenia, przeznaczone do zestawów marki BFT.
• Para fotokomórek regulowanych w poziomie w zakresie 180°.
• Zasięg 20 m. Zasilanie 12 – 33 VAC / 15 – 35 VDC
• Napięcie zasilania: 12 - 33Vac / 15 - 35Vdc
• Zasięg nominalny: 20 m
• Stopień ochrony (IP): 44
• Napięcie zasilania: 12 – 33 VAC / 15 – 35 VDC
• Możliwość ustawienia poz.: 180

➡️ ORYGINALNY PILOT BFT

CHARAKTERYSTYKA TECHNICZNA:

• Kod dynamicznie zmienny.
• Częstotliwość: 433.92 MHz
• Bateria (w zestawie)
• Zasięg do 150m w przestrzeni otwartej, bez zakłóceń (zasięg pilota jest zależny od warunków otoczenia)
• W zależności od dostępności wysyłamy piloty 2- lub 4-kanałowe.
